図面(PDF形式)

Drawing

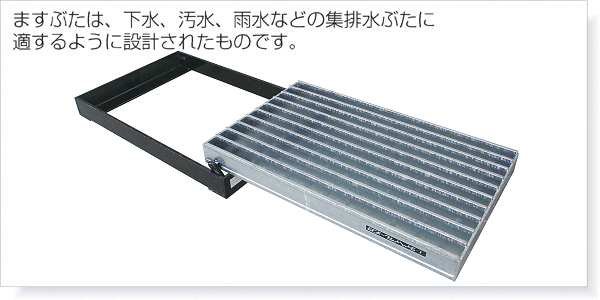

ますぶた180°開閉式

ツイストピッチ５０

※各図面は型式記号をクリックすると表示されます

みぞ幅
(ｍｍ)
型　式　記　号
適　用
荷　重
グ　レ　ー　チ　ン　グ
受　枠
総重量
(ｋｇ/組)
価　　格(円/組)
a寸法
ｂ寸法
ベアリング
バー(ｈ)
重量
(ｋｇ/枚)
Ａ寸法
Ｂ寸法
高さ
(H)
重量
(ｋｇ/個)
本州
四国・九州
北海道・沖縄
300×
400
T-6
305
500
44
8.4
345
526
50
7.1
15.5
12，900
13，600
T-14
305
500
44
8.4
345
526
50
7.1
15.5
12，900
13，600
T-20
289
500
50
10.1
329
526
56
7.6
17.7
14，800
15，600
T-25
289
500
55
11.1
329
526
61
8.1
19.2
16，600
17，500
300×
500
T-6
289
600
50
12.1
329
626
56
8.3
20.4
17，000
17，900
T-14
289
600
50
12.1
329
626
56
8.3
20.4
17，000
17，900
T-20
289
600
55
13.2
329
626
61
8.9
22.1
17，900
18，800
T-25
289
600
65
15.3
329
626
71
10.1
25.4
21，800
22，900
300×
600
T-6
289
700
55
15.3
329
726
61
9.7
25.0
20，000
21，000
T-14
289
700
55
15.3
329
726
61
9.7
25.0
20，000
21，000
T-20
289
700
65
17.7
329
726
71
11.0
28.7
22，000
23，100
T-25

289
700
75
20.9

329
726
81
12.3

33.2
24，700
26，000
400×
400
T-6
395
500
44
10.7
435
526
50
8.0
18.7
15，200
16，000
T-14
395
500
44
10.7
435
526
50
8.0
18.7
15，200
16，000
T-20
395
500
50
13.6
435
526
56
8.7
22.3
18，200
19，200
T-25

395
500
55
14.8

435
526
61
9.3

24.1
19，200
20，200
400×
500
T-6
395
600
50
16.2
435
626
56
9.4
25.6
20，200
21，300
T-14
395
600
50
16.2
435
626
56
9.4
25.6
20，200
21，300
T-20
395
600
55
17.6
435
626
61
10.0
27.6
22，000
23，100
T-25

395
600
65
20.3

435
626
71
11.3

31.6
25，100
26，400
400×
600
T-6
395
700
55
20.4
435
726
61
10.8
31.2
25，000
26，300
T-14
395
700
55
20.4
435
726
61
10.8
31.2
25，000
26，300
T-20
395
700
65
23.6
435
726
71
12.2
35.8
27，300
28，700
T-25

395
700
75
28.1

435
726
81
13.7

41.8
30，400
32，000
500×
400
T-6
485
500
44
13.0
525
526
50
8.9
21.9
17，400
18，300
T-14
485
500
44
13.0
525
526
50
8.9
21.9
17，400
18，300
T-20
501
500
50
17.2
540
526
56
9.8
27.0
21，200
22，300
T-25

501
500

55
18.7

540
526
61
10.4

29.1
20，800
21，900
500×
500
T-6
501
600
50
20.4
540
626
56
10.5
30.9
23，300
24，500
T-14
501
600
50
20.4
540
626
56
10.5
30.9
23，300
24，500
T-20
501
600
55
22.2
540
626
61
11.2
33.4
24，900
26，200
T-25

501
600
65
25.5

540
626
71
12.6

38.1
29，400
30，900
500×
600
T-6
501
700
55
25.6
540
726
61
12.0
37.6
28，300
29，800
T-14
501
700
55
25.6
540
726
61
12.0
37.6
28，300
29，800
T-20
501
700
65
29.6
540
726
71
13.5
43.1
31，700
33，300
T-25

501
700
75
35.1

540
726
81
15.0

50.1
36，200
38，100
500×
700
T-6
501
800
60
31.7
540
826
66
13.6
45.3
33，600
35，300
T-14
501
800
60
31.7
540
826
66
13.6
45.3
33，600
35，300
T-20
501
800
75
40.0
540
826
81
16.1
56.1
38，900
40，900
T-25

501
800
75
40.0

540
826
81
16.1

56.1
38，900
40，900
600×
600
T-6
601
700
55
30.9
647
726
61
13.1
44.0
32，600
34，300
T-14
601
700
55
30.9
647
726
61
13.1
44.0
32，600
34，300
T-20
601
700
65
35.6
647
726
71
14.7
50.3
35，500
37，300
T-25

601
700
75
42.2

647
726
81
16.4

58.6
41，500
43，600
700×
700
T-6
678
800
60
42.5
718
826
66
15.6
58.1
47，600
50，000
T-14
678
800
60
42.5
718
826
66
51.6
58.1
47，600
50，000
T-20
678
800
75
53.3
718
826
81
18.3
71.6
56，400
59，300
T-25

678
800
75
53.3

718
826
81
18.3

71.6
56，400
59，300
ツイストビッチ１００はこちら
