図面(PDF形式)

Drawing

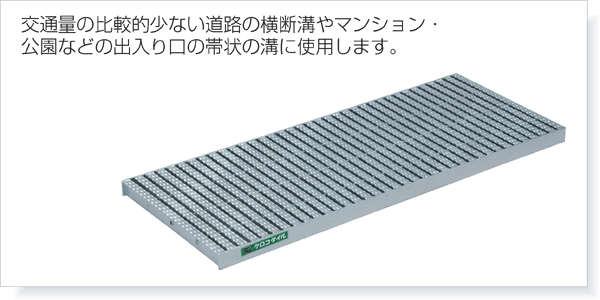

一般横断溝・側溝

一般横断溝・側溝

みぞ幅
(mm)
型 式 記 号
適 用
荷 重
グ レ ー チ ン グ
受        枠
コーナーアングル
価  格(円/枚)
本州・四国・九州
北海道・沖縄
a寸法
b寸法
ベアリング
バー(h)
重量
(kg/枚)
寸法
(mm)
重量
(kg/枚)
本 体
受 枠
本 体
受 枠
200

TTBH 25-2

歩道・T-2
T-6・14
300
996
25
16.6
L31×60×6
8.9
11,100
5,000
11,700
5,300

TTBH 32-2

T-20・25
300
996
32
19.9
L38×60×6
9.5
12,500
5,200
13,200
5,500
250

TTBH 25-2.5

歩道・T-2
350
996
25
19.3
L31×60×6
8.9
12,700
5,000
13,400
5,300

TTBH 32-2.5

T-6・14
350
996
32
2.9
L38×60×6
9.5
14,700
5,200
15,500
5,500

TTBH 38-2.5

T-20・25
350
996
38
25.5
L44×60×6
10.1
17,100
6,000
18,000
6,300
300

TTBH 25-3

歩道・T-2
400
996
25
21.8
L31×60×6
8.9
14,500
5,000
15,300
5,300

TTBH 32-3

T-6
400
996
32
25.8
L38×60×6
9.5
16,800
5,200
17,700
5,500

TTBH 38-3

T-14

400
996
38
28.8
L44×60×6
10.1
23,800
6,000
25,000
6,300

TTBH 44-3

T-20・25
400
996
44
32.1
L50×60×6
10.7
26,800
6,200
28,200
6,500
350

TTBH 25-3.5

歩道
450
996
25
24.5
L31×60×6
8.9
18,900
5,000
19,900
5,300

TTBH 32-3.5

T-2
450
996
32
29.0
L38×60×6
9.5
20,700
5,200
21,700
5,500

TTBH 38-3.5

T-6・14
450
996
38
32.3
L44×60×6
10.1
21,600
6,000
22,700
6,300

TTBH 44-3.5

T-20
450
996
44
36.1
L50×60×6
10.7
25,660
6,200
26,900
6,500

TTBH 50-3.5

T-25
450
996
50
39.8
L56×60×6
11.2
29,500
6,600
31,000
6,900
400

TTBH 25-4

歩道
500
996
25
27.0
L31×60×6
8.9
21,000
5,000
22,100
5,300

TTBH 32-4

T-2
500
996
32
31.9
L38×60×6
9.5
25,200
5,200
26,500
5,500

TTBH 44-4

T-6・14
500
996
44
39.8
L50×60×6
10.7
29,100
6,200
30,600
6,500

TTBH 50-4

T-20
500
996
50
43.9
L56×60×6
11.2
31,800
6,600
33,500
6,900

TTBH 60-4

T-25
500
996
60
50.7
L66×60×6
12.2
45,000
7,000
47,200
7,400
450

TTBH 25-4.5

歩道
550
996
25
29.8
L31×60×6
8.9
21,300
5,000
22,300
5,300

TTBH 38-4.5

T-2
550
996
38
39.3
L44×60×6
10.1
28,500
6,000
30,000
6,300

TTBH 44-4.5

T-6・14
550
996
44
43.8
L50×60×6
10.7
34,300
6,200
36,100
6,500

TTBH 60-4.5

T-20・25
550
996
60
55.8
L66×60×6
12.2
49,300
7,000
51,700
7,400
500

TTBH 25-5

歩道
600
996
25
32.3
L31×60×6
8.9
23,300
5,000
24,500
5,300

TTBH 38-5

T-2
600
996
38
42.6
L44×60×6
10.1
28,700
6,000
30,200
6,300

TTBH 50-5

T-6・14
600
996
50
52.3
L56×60×6
11.2
35,900
6,600
37,800
6,900

TTBH 60-5

T-20
600
996
60
60.5
L66×60×6
12.2
53,900
7,000
56,600
7,400
550

TTBH 25-5.5

歩道
650
996
25
35.0
L31×60×6
8.9
25,500
5,000
26,800
5,300

TTBH 44-5.5

T-2
650
996
44
51.4
L50×60×6
10.7
30,500
6,200
32,100
6,500

TTBH 50-5.5

T-6・14
650
996
50
566
L56×60×6
11.2
38,700
6,600
40,700
6,900

TTBH 60-5.5

T-20

650
996
60
65.4
L66×60×6
12.2
58,200
7,000
61,100
7,400
600

TTBH 25-6

歩道
700
996
25
373.5
L31×60×6
8.9
27,400
5,000
28,800
5,300

TTBH 44-6

T-2
700
996
44
511
L50×60×6
10.7
33,100
6,200
34,800
6,500

TTBH 60-6

T-6・14
700
996
60
70.2
L66×60×6
12.2
62,600
7,000
65,700
7,400
